Basis electronica

Weertsand

De waarde van een weerstand wordt aangegeven in ohm, met het symbool Ω. In schema's wordt het symbool gebruikt zoals aangegeven in tekening 1. Een weerstand heeft geen polariteit, dus het maakt niets uit hoe u een weerstand aansluit.


Afbeelding 1
Typen Weerstanden

De weerstand bestaat in meerdere typen

  • De koolfilmweerstand, waarop een dun laagje kool is aangebracht.
  • De metaalfilmweerstand, waarop een dun laagje metaal is aangebracht.
  • De draadgewonden weerstand. Bij dit type is een stuk weerstanddraad om een keramische kern gewikkeld. De lengte én de diameter van de draad bepalen de weerstandswaarde.

Weerstandcodering

In schema's worden afkortingen voor de waarden gebruikt. Zouden we alle weerstandwaarden voluit in het schema noteren, dan zou het schema onleesbaar worden. De waarden worden aangegeven met een hoofdletter, zoals de T voor Terra ohm en de M voor Mega ohm, behalve de kΩ, die wordt als 'k' geschreven.
Bij waarden van 1000 ohm en hoger gaat het zo: 1000 ohm = 1k, 4700 ohm = 4k7, 12000 ohm = 12k, 1000000 ohm = 1M, 3300000 ohm = 3M3 enz.
Bij waarden onder de 1000 ohm wordt een R achteraan de waarde toegevoegd; zo wordt 56 ohm geschreven als 56R, en 720 ohm als 720R.
Bij waarden onder de één ohm wordt het op deze manier aangegeven: er staat een R vòòr de waardeaanduiding: R47 = 0,47 ohm.
Wanneer de letter R tussen de cijfers staat hebben we te maken met een weerstand met achter de komma een decimale waarde, bijvoorbeeld 1R8 = 1,8 Ω (vroeger werd bij de firma Philips de letter E gebruikt in plaats van de R. Een weerstand van 6E8 is dus hetzelfde als 6R8 en heeft dus een waarde van 6,8 Ω).

Weerstanden zijn ingedeeld in E-Reeksen. Een E-reeks is een vastgelegde, uniforme reeks van waarden. De volgende E-reeksen zijn in de handel: E6, E12, E24, E48, E96 en E192.
In de E12-reeks (standaard waarden met 10% tolerantie) komen de volgende waarden voor: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Tot deze reeks behoren b.v. de waarden 12 ohm, 220 ohm, 33 kΩ, 560 kΩ enz.
De waarden in de E-reeksen zijn zo gekozen dat de weerstandswaarden binnen de tolerantiegrenzen elkaar niet of nauwelijks overlappen.

In de E24-reeks (weerstanden met 5% tolerantie) komen de volgende waarden voor: 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91. Tot deze reeks behoren b.v. de waarden 11 ohm, 240 ohm, 36k, 510k enz.

Kleurcodering van weerstanden

Weerstanden zijn voorzien van een gestandaardiseerde code in de vorm van gekleurde ringen.


Afdeling 2

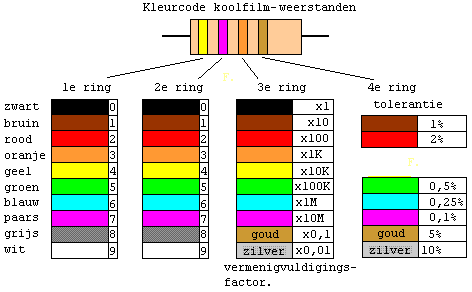

Bij koolfilm-weerstanden staan vier ringen op de weerstand. We moeten de weerstand met de zilveren of gouden ring aan de rechterzijde houden (zie tabel 2). Daarna kunnen we aan de hand van de kleurcode (van links naar rechts lezend) de waarde achterhalen.
Wanneer we een weerstand hebben met de kleuren: bruin-zwart-rood-goud, dan is de waarde 1 0 × 100 = 1000 ohm ofwel 1k, met een tolerantie van 5%. Een weerstand met de kleuren oranje-wit-geel-rood heeft een waarde van 3 9 × 10k = 390k met een tolerantie van 2%. Een weerstand met de kleuren groen-blauw-goud-goud heeft een waarde van 5 6 × 0,1 = 5,6 ohm met een tolerantie van 5%. Soms staan er maar drie ringen op de weerstand, dan heeft deze een tolerantie van 20%.



Afbeelding 3

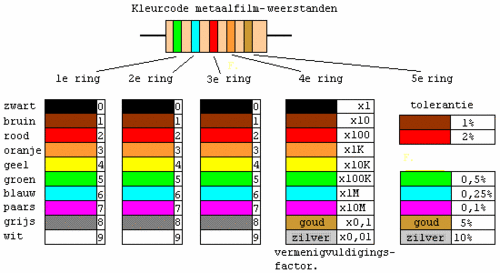

Bij metaalfilm-weerstanden staan vijf (en soms zes) ringen op de weerstand. We moeten de weerstand met de ringen aan de linkerzijde vasthouden (zie tabel 3). Daarna kunnen we aan de hand van de kleurcode de waarde achterhalen.
Wanneer we een weerstand hebben met de kleuren: bruin-bruin-zwart-rood-goud, dan is de waarde 1 1 0 × 100 = 11k met een tolerantie van 5%. Een weerstand met de kleuren oranje-wit-zwart-rood-rood heeft een waarde van 3 9 0 × 100 = 39k met een tolerantie van 2%.
Een weerstand met de kleuren groen-blauw-bruin-blauw-groen heeft een waarde van 5 6 1 × 1M = 561 Mega ohm met een tolerantie van 0,5%. Een eventuele zesde ring geeft de temperatuurcoëfficiënt aan. (561 Mega ohm wordt in vaktermen '561 Meg' genoemd).

Bij het berekenen van weerstandswaarden dient u altijd af te ronden naar de eerstvolgende verkrijgbare hogere waarde, zie Tolerantie.
