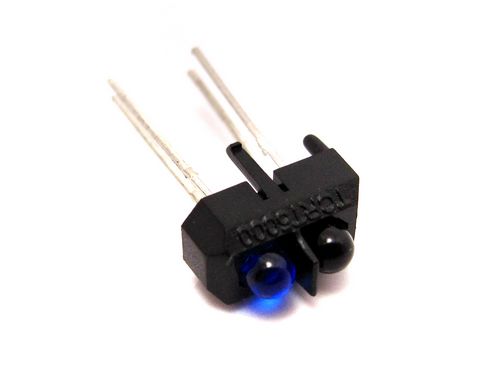

TCRT5000 Optische infrarood sensor

Detecting range: 0.591" (15mm); Detecting method: Reflective; Collector Emitter Voltage: 70V; Collector Current: 100mA; Forward Current: 60mA; Output type: Phototransistor; Working temperature: -25~85'C Compact construction, sense the presence of an object by using the reflective IR beam from the object

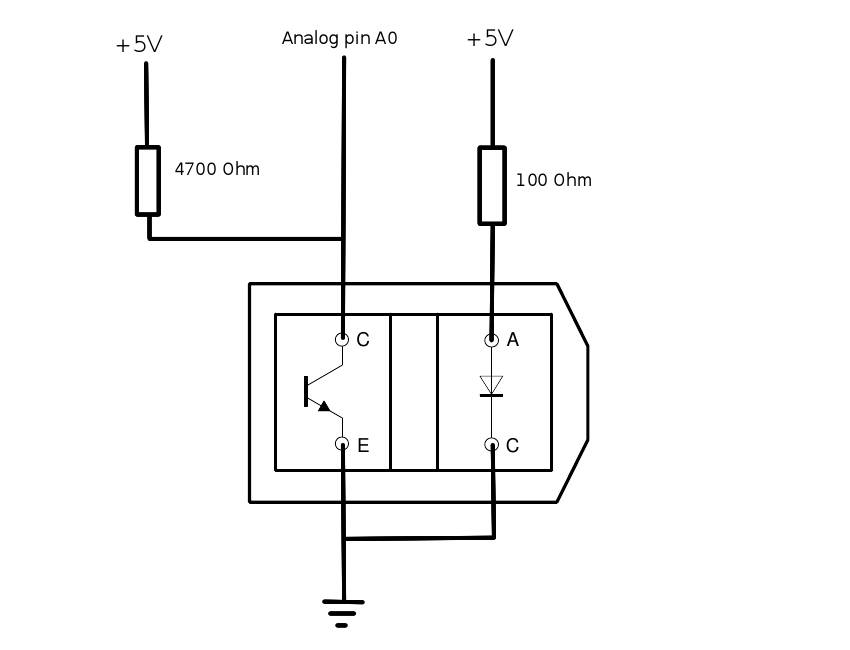

Arduino code voorbeeld: De waarde kan zonder library worden uitgelezen op de analoge poort waar hij zit aangesloten via commando: analogRead(A0);

/* Leest de TCRT5000 sensor op de analoge pin A0 en dimt de LED op pin 11 als er een object dicht bij de sensor komt.
*/

const int led =  11;
int tcrt;

void setup() {
  Serial.begin(9600);
  pinMode(led, OUTPUT);
}

void loop(){
  tcrt = analogRead(A0);
  Serial.println(tcrt);
  analogWrite(led, tcrt/4);
}



Met potmeter (104)



Datasheet: tcrt5000.pdf
Ref: dx.com
